Коаксиальный кабель (видеокабель) предназначен для передачи видеосигнала между оборудованием. В настоящее время именно данный тип кабельной продукции является наиболее эффективным, доступным и востребованным типом проводов для организации лини передачи видеосигнала.
Особенности конструкции
Несмотря на появление время от времени новых технологических решений, коаксиальный кабель не утрачивает свои позиции. В системах видеонаблюдения он отлично себя зарекомендовал благодаря надежности. Помимо этого стоит отметить, что, несмотря на схожий вешний вид, различные кабели существенно отличаются друг от друга, в частности, по техническим характеристикам. Наиболее востребованными типами кабелей в сфере видеонаблюдения являются RG11/U, RG6/UиRG59/U.
Все три вышеперечисленных типа кабелей относятся к единому семейству коаксиальных проводов. Исходя из маркировки видно, что эти кабели являются «частотными волноводами» («RadioGuide» - RG). Несмотря на то, что цифры после RG меняются, общий принцип работы и устройство у этих кабелей одинаковое.
Наиболее распространенные типы коаксиальных кабелей для видеосигнала имеют круглое сечение. В центре конструкции располагается медная токопроводящая жила, которая может быть одножильной и многожильной. Она покрывается изоляционным диэлектрическим материалом. Защитить сигнал от помех помогает экран или токопроводящая оплетка. Затем все элементы внутреннего устройства кабеля покрываются защитной оболочкой их ПВХ-пластиката или светостабилизированного полиэтилена.
Оболочка кабеля защищает его практически от любых внешних воздействий. Кабель устойчив к плесени и воде, жаре и холоду, грибку, щелочам и кислотам и пр. Пластик и ПВХ длительное время сохраняют свои физические и механические свойства. Провод остается гибким, выдерживает большую нагрузку на изгиб, разрыв и пр., что положительно отражается как на процессе его монтажа, так и на обслуживании систем коммуникации.
Наш магазин рад предложить наиболее полный спектр кабельной продукции компании HELUKABEL на отечественном рынке. «ПРОВОДНИК» сотрудничает напрямую с официальными представителями немецкой компании в России, что обеспечивает нам не только бесперебойные и своевременные поставки товаров, но также предоставляет нам возможность осуществлять реализацию по более доступным ценам. Гибкая ценовая политика, оперативное оформление заказов, все это и многое другое поможет вам быстро и недорого приобрести коаксиальные кабели Helukabel для видеонаблюдения.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
кабель КВВГнг-LS 4х1,5,
кабель КВВГнг-FRLS 4х1,5,
кабель КВВГнг-ХЛ,
кабель контрольный медный, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1

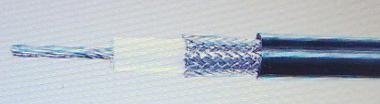

Коаксиальный кабель RG-Coaxial тип 6\U
Внутренний провод голый сталемедный
Изоляция - ПЭ
Внешний провод - двойная оплетка 1. посеребренная медь, 2. голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Шлейфовое сопротивление макс. (Ом/км): 110
Число жил: 1
диаметр, мм: 0,72
Максимальное рабочее напряжение, кВ: 2,8
2

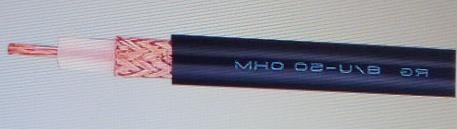

Коаксиальный кабель RG-Coaxial тип 8\U
Внутренний провод голый медный
Изоляция - ПЭ
Внешний провод - голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км):11,5
Число жил: 7
диаметр, мм: 0,72
Максимальное рабочее напряжение, кВ: 5,1
3

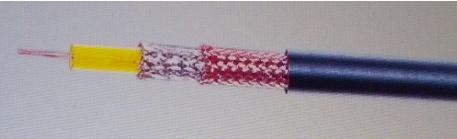

Коаксиальный кабель RG-Coaxial тип 11\U
Внутренний провод медный луженый
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Шлейфовое сопротивление макс. (Ом/км): 23
Число жил: 7
диаметр, мм: 0,4
Максимальное рабочее напряжение, кВ: 5,2
4

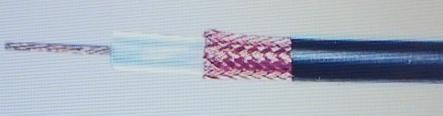

Коаксиальный кабель RG-Coaxial тип 58\U
Внутренний провод голый медный
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 53
Число жил: 16
диаметр, мм: 0,2
Максимальное рабочее напряжение, кВ: 2,5
5
Коаксиальный кабель RG-Coaxial тип 058\U
Внутренний провод медный луженный
Изоляция - ПЭ
Внешний провод - оплетка луженая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 53
Число жил: 19
диаметр, мм: 0,18
Максимальное рабочее напряжение, кВ: 2,5
6
Коаксиальный кабель RG-Coaxial тип 59\U
Внутренний провод голый сталемедный
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Шлейфовое сопротивление макс. (Ом/км): 171
Число жил: 1
диаметр, мм: 0,6
Максимальное рабочее напряжение, кВ: 3,5
7
Коаксиальный кабель RG-Coaxial тип 062\U
Внутренний провод голый сталемедный
Изоляция - полиэтиленовая пустая
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 93±5
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,83
мощность пФ/м: 42,5
Шлейфовое сопротивление макс. (Ом/км): 13
Число жил: 1
диаметр, мм: 0,65
Максимальное рабочее напряжение, кВ: 1,1
8
Коаксиальный кабель RG-Coaxial тип 71\U
Внутренний провод голый сталемедный
Изоляция - ПЭ
Внешний провод - 2 оплетки: 1 голая медь 2 луженая медь
Внешняя оболочка - ПЭ;
Волновое сопротивление (Ом): 93±5
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,83
мощность пФ/м: 42,5
Шлейфовое сопротивление макс. (Ом/км): 136
Число жил: 1
диаметр, мм: 0,65
Максимальное рабочее напряжение, кВ: 1,5
9
Коаксиальный кабель RG-Coaxial тип 174\U
Внутренний провод голый сталемедный
Изоляция - ПЭ
Внешний провод - оплетка луженая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 360
Число жил: 7
диаметр, мм: 0,16
Максимальное рабочее напряжение, кВ: 1,1
10
Коаксиальный кабель RG-Coaxial тип 178\U
Внутренний провод сталемедный посеребренный
Изоляция - ПТФЭ
Внешний провод - оплетка посеребренная медь
Внешняя оболочка - ФЭП;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,70
мощность пФ/м: 93
Шлейфовое сопротивление макс. (Ом/км): 860
Число жил: 7
диаметр, мм: 0,1
Максимальное рабочее напряжение, кВ: 1,1
11
Коаксиальный кабель RG-Coaxial тип 179\U
Внутренний провод сталемедный посеребренный
Изоляция - ПТФЭ
Внешний провод - оплетка посеребренная медь
Внешняя оболочка - ФЭП;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,70
мощность пФ/м: 63
Шлейфовое сопротивление макс. (Ом/км): 840
Число жил: 7
диаметр, мм: 0,1
Максимальное рабочее напряжение, кВ: 1,3
12
Коаксиальный кабель RG-Coaxial тип 180\U
Внутренний провод сталемедный посеребренный
Изоляция - ПТФЭ
Внешний провод - оплетка посеребренная медь
Внешняя оболочка - ФЭП;
Волновое сопротивление (Ом): 95±5
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,70
мощность пФ/м: 50
Шлейфовое сопротивление макс. (Ом/км): 840
Число жил: 7
диаметр, мм: 0,1
Максимальное рабочее напряжение, кВ: 1,6
13
Коаксиальный кабель RG-Coaxial тип 187\U
Внутренний провод сталемедный посеребренный
Изоляция - ПТФЭ
Внешний провод - оплетка посеребренная медь
Внешняя оболочка - ПФА;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,70
мощность пФ/м: 64
Шлейфовое сопротивление макс. (Ом/км): 840
Число жил: 7
диаметр, мм: 0,1
Максимальное рабочее напряжение, кВ: 1,3
14
Коаксиальный кабель RG-Coaxial тип 213\U
Внутренний провод голый медный
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 10
Число жил: 7
диаметр, мм: 0,75
Максимальное рабочее напряжение, кВ: 5,2
15
Коаксиальный кабель RG-Coaxial тип 214\U
Внутренний провод посеребренная медь
Изоляция - ПЭ
Внешний провод - 2 оплетки: 2x посеребренная медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 11
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 10,5
Число жил: 7
диаметр, мм: 0,75
Максимальное рабочее напряжение, кВ: 5,2
16
Коаксиальный кабель RG-Coaxial тип 215\U
Внутренний провод голая медь
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 10
Число жил: 7
диаметр, мм: 0,75
Максимальное рабочее напряжение, кВ: 5
17
Коаксиальный кабель RG-Coaxial тип 216\U
Внутренний провод луженая медь
Изоляция - ПЭ
Внешний провод - 2 оплетки голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Шлейфовое сопротивление макс. (Ом/км): 21
Число жил: 7
диаметр, мм: 0,40
Максимальное рабочее напряжение, кВ: 5
18
Коаксиальный кабель RG-Coaxial тип 217\U
Внутренний провод голая медь
Изоляция - ПЭ
Внешний провод - 2 оплетки голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 5,5
Число жил: 1
диаметр, мм: 2,7
Максимальное рабочее напряжение, кВ: 7
19
Коаксиальный кабель RG-Coaxial тип 218\U
Внутренний провод голая медь
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 2,2
Число жил: 1
диаметр, мм: 4,95
Максимальное рабочее напряжение, кВ: 11
20
Коаксиальный кабель RG-Coaxial тип 223\U
Внутренний провод посеребренная медь
Изоляция - ПЭ
Внешний провод - 2 оплетки: 2x посеребренная медь
Внешняя оболочка - ПВХ;
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 36
Число жил: 1
диаметр, мм: 0,90
Максимальное рабочее напряжение, кВ: 1,9
21
Коаксиальный кабель RG-Coaxial тип 316\U
Внутренний провод сталемедный посеребренный
Изоляция - ПТФЭ
Внешний провод - оплетка посеребренная медь
Внешняя оболочка - ПТФЭ/стар. ФЭП
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 95
Шлейфовое сопротивление макс. (Ом/км): 310
Число жил: 7
диаметр, мм: 0,17
Максимальное рабочее напряжение, кВ: 1,2
22
Не содержащий галогенов коаксиальный кабель RG-H тип 11\U
Внутренний провод медный луженый
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 68
Шлейфовое сопротивление макс. (Ом/км): 23
Число жил: 7
диаметр, мм: 0,4
Максимальное рабочее напряжение, кВимп.: 5,0
23
Не содержащий галогенов коаксиальный кабель RG-H тип 058\U
Внутренний провод медный луженый
Изоляция - ПЭ
Внешний провод - оплетка луженая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
Шлейфовое сопротивление макс. (Ом/км): 53
Число жил: 19
диаметр, мм: 0,18
Максимальное рабочее напряжение, кВимп.: 1,9
24
Не содержащий галогенов коаксиальный кабель RG-H тип 59\U
Внутренний провод голый сталемедный
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 75±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 68
Шлейфовое сопротивление макс. (Ом/км): 171
Число жил: 1
диаметр, мм: 0,6
Максимальное рабочее напряжение, кВимп.: 7,0
25
Не содержащий галогенов коаксиальный кабель RG-H тип 62\U
Внутренний провод голый сталемедный
Изоляция - пустой ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 93±5
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,85
мощность пФ/м: 42,5
Шлейфовое сопротивление макс. (Ом/км): 13
Число жил: 1
диаметр, мм: 0,65
Максимальное рабочее напряжение, кВимп.: 0,75
26
Не содержащий галогенов коаксиальный кабель RG-H тип 71\U
Внутренний провод голый сталемедный
Изоляция - пустой ПЭ
Внешний провод - 2 оплетки: 1. голая медь 2. луженая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 93±3
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,85
мощность пФ/м: 42,5
Шлейфовое сопротивление макс. (Ом/км): 136
Число жил: 1
диаметр, мм: 0,65
Максимальное рабочее напряжение, кВимп.: 0,75
27
Не содержащий галогенов коаксиальный кабель RG-H тип 213\U
Внутренний провод голый медный
Изоляция - ПЭ
Внешний провод - оплетка голая медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 3
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 10
Число жил: 7
диаметр, мм: 0,75
Максимальное рабочее напряжение, кВимп.: 5,0
28
Не содержащий галогенов коаксиальный кабель RG-H тип 214\U
Внутренний провод медный посеребренный
Изоляция - ПЭ
Внешний провод - 2 оплетки: 2x посеребренная медь
Внешняя оболочка - не содержащий галогены материал (HM2)
Волновое сопротивление (Ом): 50±2
Частотный диапазон f (макс.) ГГц: 11
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 101
Шлейфовое сопротивление макс. (Ом/км): 10,5
Число жил: 7
диаметр, мм: 0,75
Максимальное рабочее напряжение, кВимп.: 5,0
29
Видеокабель 0,6\2,8 прокладка внутри
Внутренний провод Cubl
Изоляция - PEE, диаметр 2,8 мм
Внешний провод - ALPR
Промежуточная оболочка/фольга
Внешний провод - медный экранированный луженый
Внешняя оболочка - FRNC
Волновое сопротивление (Ом): 75±2
Коэффициент укорочения волны v/c: 0,80
мощность пФ/м: 54
Число жил: 1
диаметр, мм: 0,6
Испытательное напряжение (50 Гц, эфф. кВ): 3,5
30
Видеокабель 0,6L\3,7 прокладка внутри
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 3,7 мм
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 7
диаметр, мм: 0,2
Рабочее напряжение (кВ):
Импульсный режим - 3,6
Высокочастотный режим (максимум) - 1,8
Работа на постоянном токе - 8,0
31
Видеокабель 0,6\3,7 прокладка внутри
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 3,7 мм
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 0,6
Рабочее напряжение (кВ):
Импульсный режим - 3,6
Высокочастотный режим (максимум) - 1,8
Работа на постоянном токе - 8,0
32
Видеокабель 1,0\6,6 прокладка внутри
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
33
Видеокабель 1,0\6,6 прокладка внутри в земле
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Внешняя оболочка - ПЭ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
Работа на постоянном токе - 14,0
34
Видеокабель 1,0,6D прокладка внутри двойная оплетка
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Промежуточная оболочка - фольга
Внешний провод - CuGbl
Внешняя оболочка - ПЭ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
Работа на постоянном токе - 14,0
35
Видеокабель 1,0\6,6D прокладка внутри в земле двойная оплетка
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Промежуточная оболочка - фольга
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
Работа на постоянном токе - 14,0
36
Видеокабель 1,0\6,6 2YD прокладка внутри двойная оплетка
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Промежуточная оболочка - ПЭ
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
Работа на постоянном токе - 14,0
37
Видеокабель 1,0\6,6 2YD прокладка внутри в земле двойная оплетка
Внутренний провод Cubl
Изоляция - ПЭ, диаметр 6,4 мм
Внешний провод - CuGbl
Промежуточная оболочка - ПЭ
Внешний провод - CuGbl
Внешняя оболочка - ПВХ
Волновое сопротивление (Ом): 75±1
Коэффициент укорочения волны v/c: 0,66
мощность пФ/м: 67
Число жил: 1
диаметр, мм: 1,0
Рабочее напряжение (кВ):
Импульсный режим - 6,0
Высокочастотный режим (максимум) - 3,0
Работа на постоянном токе - 14,0
Оформить заявку
