Оптические сети с ОВТи встроенными интерфейсами – новое поколение коммуникаций, которые позволяют получить максимальную эффективность от использования инженерных сетей. В чем же преимущество использования этой технологии и кабелей, рассчитанных на работу в данной системе?
Особенности конструкции
Главным преимуществом использования данного типа коммуникаций является возможность быстрого монтажа волокон оптического пластикового кабеля непосредственно на месте работ. Это позволяет существенно сократить трудозатраты и на обслуживании или же создании инженерных сетей. Помимо этого, все данные, передающиеся по линиям связи, защищены от электромагнитных помех. Излучение кабеля нулевое, следовательно, это напрямую положительно отражается на безопасности передачи данных внутри сети. Кабели нового типа могут передавать не только данные, но и служить источником питания для датчиков и оборудования.
В зависимости от области применения определяется, какой тип кабеля необходимо использовать. Наиболее распространенными из них являются гибридные Desina, PCF и пластиковые кабели. В зависимости от модификации пластиковый кабель может быть оснащен соединителями (2х2 BFOC) и может быть использован для организации соединения двух ОВТ (на расстоянии не более 50 м) или же соединения 2-х станций с оптическим (встроенным) интерфейсом.
Пластиковый дуплексный кабель состоит из 2-х жил, каждая из которых покрыта оболочкой из ПВХ-пластиката. Он рассчитан на монтаж внутри помещений. Длина линии не должна превышать 50 м. Сильные механические воздействия недопустимы.

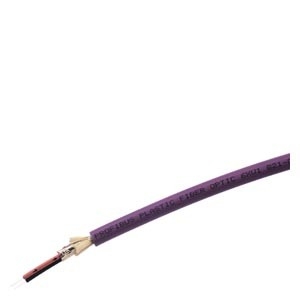

Пластиковый стандартный оптоволоконный кабель покрыт фиолетовой ПВХ-оболочкой, снабжен кевларовыми волокнами и 2-мя световодами в оболочке из полиамида.
Оптические кабели PCF оснащены 4-мя соединителями BFOC, на которых есть маркировка направлений передачи данных. Это существенно отражается на скорости монтажа коммуникаций. В сетях ОВТ длина сегментов может достигать 300 м.
Оптическое волокно покрыто полимерами, предназначено для внутренней прокладки.
Гибридные DESINA кабели предусматривают подключение компонентов, которые оснащены интерфейсом (встроенным) DESINA. Данный тип кабелей относится к промышленной продукции. Конструкция гибридного кабеля включает в себя два световода и 4 медные жилы.
Магазин «ПРОВОДНИК» рад предложить широкий спектр кабелей марки Siemens. Мы осуществляет розничную и оптовую продажу.
Так же рекомендуем ознакомиться с другими нашими предложениями:
Компания "ПРОВОДНИК" реализует
кабель КВВГнг,
кабель КВВГнг-LS,
КВВГнг-FRLS,
кабель КВВГЭ, вся продукция в наличии.
№ п/п
Наименование
Техническое описание
1
Дуплексный пластиковый оптоволоконный кабель
Для внутренней прокладки и эксплуатации без внешних механических воздействий. Длина линии связи до 50м.
Количество жил: 2
Материалы:
оптических жил - полиметилметакрылат (PMMA)
оболочки - специальный полимер
внутренней оболочки/ цвет - поливинилхлорид (PVC)/ серый
Коэффициент затухания, не более 230 Дб/км при длине волны 660нм
2
Стандартный пластиковый оптоволоконный кабель
Для внутренней прокладки с длиной линии связи до 80м в сетях с OLM и до 50м в сетях с OBT/ станциями со встроенным оптическим интерфейсом.
Количество жил: 2
Материалы:
оптических жил - полиметилметакрылат (PMMA)
оболочки - специальный полимер
внутренней оболочки/ цвет - PA/ черный или оранжевый
внешней оболочки/ цвет - поливинилхлорид (PVC)/ фиолетовый
армирующих элементов - кевларные волокна
Коэффициент затухания, не более 230 Дб/км при длине волны 660нм
3
Стандартный PCF оптоволоконный кабель для PROFIBUS
Для внутренней прокладки с длиной линии связи до 400м в сетях с OLM и до 300м в сетях с OBT/ станциями со встроенным оптическим интерфейсом.
Количество жил: 2
Материалы:
оптических жил - кварцевое стекло
оболочки - специальный полимер
внешней оболочки/ цвет - поливинилхлорид (PVC)/ фиолетовый
армирующих элементов - кевларные волокна
Коэффициент затухания, не более 10 Дб/км при длине волны 660нм
